1. Concepte CAD
În cărțile de
specialitate care tratează teme legate de CAD, se iau în discuție diferite
noțiuni fără cunoașterea cărora fiindu-ne imposibil a realiza și descrie
operațiile necesare realizării la nivel profesional a unui minim proces de
proiectare. Tocmai de aceea am considerat necesar să amintesc aceste noțiuni de
bază: sistemul de coordonate, obiectul/ entitatea de desenat,
proprietățăle liniei/ suprafaței care trebuie desenat(ă), emfaza 3D, stratul,

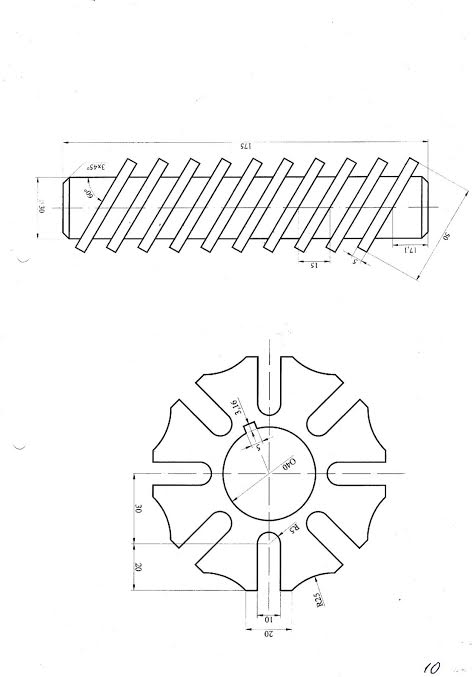

blocul, cotarea.
Pentru a putea avea
un control asupra obiectului pe care va trebui să-l reprezentăm din punct de
vedere al dimensiunilor sale, respectiv a poziționării acestuia în spațiu și
față de alte obiecte desenate, trebuie să folosim un sistem de coordonate. Acesta poate fi
cel implicit, tridimensional (WCS -
world coordinate system), sau definit de utilizator (UCS - user coordinate system). Unitatea
de măsură luată în considerare la reprezentarea entităților poate fi setată/
modificată folosind comanda specifică Units.
Obiectul este de fapt reprezentarea cu ajutorul programului a ceea ce trebuie desenat. Acesta are diferite proprietăți cum ar fi: tipul, grosimea și culoarea liniei pe de o parte, iar, pe de altă parte, elevația, adică altitudinea față de planul XOY. În cazul in care obiectul este tridimensional, intervine și distanța de extrudare a acestuia, adică grosimea în direcția Z. Tot aici, se poate specifica materialul/ patternul suprafețelor obiectului desenat. Dacă identificăm scopuri sau proprietăți comune pentru un anumit grup de obiecte, acestea se pot aranja în straturi - layere - diferite. În cazul în care este necesar ca un set de obiecte să fie inserat în mod repetat în desen, atunci se definește un bloc, pentru ca apoi să poată fi folosit la nevoie. În final, pentru ca proiectul să-și atingă finalitatea, acesta trebuie cotat, astfel încât să poată fi "citit".
2. Aplicații de tip CAD
CAD este o componentă a unui concept informatizat larg, care cuprinde simularea şi modelarea asistată de calculator a sistemelor (COMPUTER AIDED ENGINEERING- CAE), proiectarea şi dezvoltarea de produse şi tehnologii (CAD), realizarea de prototipuri şi produse de serie (COMPUTER AIDED MANUFACTURING - CAM). Conceptele de mai sus sunt descrise într-un limbaj informatic unic, COMPUTER INTEGRATED MANUFACTURING- CIM.
Ca exemple, din subdomeniul MCAD putem aminti AutoCAD Mechanical, Genius, Autodesk Inventor, subdomeniul GIS - Autodesk Map sau Autodesk World, subdomeniul AEC - Revit, AutoPLANT, Plateia, subdomeniul ECAD - CADELEC, modelare 3D - 3D Studio Max, etc.
Este important de amintit ca AutoCAD-ul, de la firma Autodesk, este, de departe, cel mai cunoscut și răspândit software pentru proiectare.
